電路
時間:2022-11-26 人氣: 來源:山東合運電氣有限公司
電路(electrical circuit)也稱電力線路、電氣回路、回路,是由閉合回路組成的網絡,為電流提供返回路徑;電路一般是以導線將電路組件用特定方式聯結而組成,且至少須有一個封閉路徑。
電網絡(electrical network)也稱電氣網絡,也可簡稱電網,是類似的術語,指的是電子組件按一定方式互連或這種互連的模型,為電荷流通提供了路徑的總體。例如:電源、電阻、電容、電感、二極管、晶體管、集成電路和電鍵等構成的網絡,負電荷可以在其中運動。電路的規??梢韵嗖詈艽?,小到硅片上的集成電路,大到高低壓輸電網。
電路由電源、負載和中間環節三個基本部分組成:“電源”是產生電能的設備;“負載”是取用電能轉化為機械能、光能、熱能等的設備;變壓器和輸電線是連接電源和負載的“中間環節”,起傳輸和分配電能的作用。
電路學(circuitry)則是以基爾霍夫定律(Kirchhoff's circuit law)為基礎,探討電子組件之“電壓”與“電流”關系;或是探討放大,雜音的關系。工程師利用電子組件來設計“電子電路”,并產生電路圖來表現,以實現所需的功能。電路學的應用范圍涵蓋了:被動組件(電阻、電容、電感、憶阻器)、有源組件(真空管、二極管、晶體管、運算放大器)、模擬電路、數字電路、計算機等等。
術語定義
幾個組件通過導線互相連接,形成“電網”,也可以稱為“網絡”。更特定地,“電路”則是可以形成閉合回路的網絡?!爸贰笔请娋W(wǎng)的一部分,每一個組件都有它獨屬的支路。任意兩條或多條支路的相交點,稱為“節點”。
激勵:電源或信號源向電路中輸入的電壓和電流。
響應:由激勵在電路各部分引起的輸出的電壓和電流被稱為響應,也叫記憶函數。除了激勵,電路內部的初始狀態也可以引起響應。
電路組件的聯結方式
串聯電路:即有加電源的單一回路。其電源一端接一組件的頭,此組件的尾在接另一組件的頭,如此形成單一閉合電路。
并聯電路:電路中將兩個或兩個以上的組件之一端相接于一處,另一端亦均接于另一處,此種接法稱為并聯。
電路種類
電子電路
主條目:電子電路
根據所處理信號的不同,電子電路可以分為模擬電路和數字電路。
模擬電路
主條目:模擬電路
自然界產生的連續性物理自然量,將連續性物理自然量轉換為連續性電信號,運算連續性電信號的電路即稱為模擬電路。
模擬電路對電信號的連續性電壓、電流進行處理。

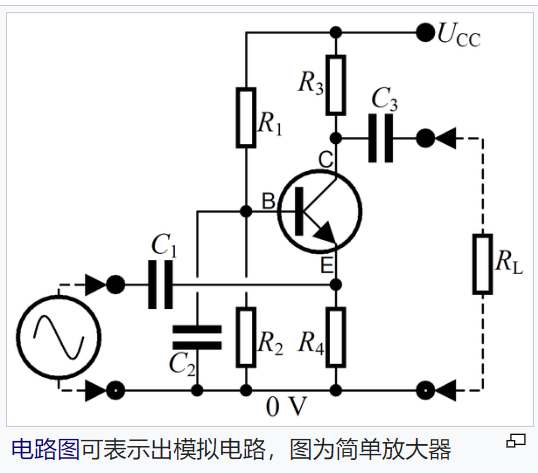

最典型的模擬電路應用包括:放大電路、振蕩電路、線性運算電路(加法、減法、乘法、除法、微分和積分電路)。運算連續性電信號。
數字電路
主條目:數字電路
數字電路又名邏輯電路,是一種將連續性的電信號,轉換為不連續性定量電信號,并運算不連續性定量電信號的電路。數字電路中,信號大小為不連續并定量化的電壓狀態。多數采用布爾代數邏輯電路對定量后信號進行處理。典型數字電路有,觸發器、寄存器、加法器、減法器等,來運算不連續性定量電信號。
集成電路
集成電路亦稱為IC。
運用集成電路設計程序(IC設計),將一般電路設計到半導體材料里的半導體電路(一般為硅片),稱為集成電路。
利用半導體技術制造出集成電路。
電路定律
所有的電路都遵循一些基本電路定律。
基爾霍夫電流定律:流入一個節點的電流總和,等于流出節點的電流總和。
基爾霍夫電壓定律:環路電壓的總和為零。
歐姆定律:線性組件(如電阻)兩端的電壓,等于組件的阻值和流過組件的電流的乘積。
以下兩條定理僅適用于線性電路
諾頓定理:任何由獨立源,線性受控源與線性組件構成的兩端網絡,總可以等效為一個理想電流源與一個電阻的并聯網絡。
戴維寧定理:任何由獨立源,線性受控源與線性組件構成的兩端網絡,總可以等效為一個理想電壓源與一個電阻的串聯網絡。
分析包含非線性器件的電路,則需要一些更復雜的定律。實際電路設計中,電路分析更多的通過計算機分析模擬來完成。
電路功率
所有的電路在工作時,每一個組件或線路都會有能量的工作運用,即電能運用,而所有電路里的電能工作運用即稱為電路功率。
電路或電路組件的功率定義為:功率=電壓*電流(P=I*V)。
自然界里能量不會消滅,固有一定律能量不滅定律。
電路總功率=電路功率+各電路組件功率。例如:電源(I*V)=電路(I*V)+各組件(I*V).
在電路中的能量有時會變?yōu)闊崮芑蜉椛淠艿绕渌芰康娇諝庵?,這就是電路或電路組件會發熱的原因,不會全部形成電能于電路中,根據能量不滅總能量=電能+熱能+輻射能+其他能量。
概括種類
電源電路:產生各種電子電路的所需求電源、如:電池、直流電、交流電、降電壓電路、升電壓電路。
電子電路亦稱電氣回路。
保護電路:ESD、EMC、EMI。
頻率種類
基帶電路,基帶,低頻率,使用基帶組件。
高頻電路,高頻,高頻率,使用高頻組件。
基帶、高頻混合電路
電路組件種類
主條目:電子組件
被動組件:如電阻、電容、電感、二極管等,有分基帶被動組件、高頻被動組件。
有源組件:如晶體管、微處理器,IC等有分基帶有源組件、高頻有源組件。
用途種類
微處理器電路:亦稱微控制器電路,形成計算機、游戲機、打印機、投影機、(播放器影、音)、監控器、各式各樣家電、鼠標、鍵盤、觸控等。
電腦電路:為微處理器電路高級電路,形成臺式機、筆記本電腦、掌上型電腦、工業電腦等各種電腦。
通信電路:形成電話、手機、對講機、有線網絡、有線發送、無線網絡、無線發送、光通信、紅外線、光纖、微波通信、衛星通信等。
顯示器電路:形成屏幕、電視、儀表、平面顯示器等各類顯示器。
光電電路:如太陽能、電子顯微鏡、電子望遠鏡、相機、攝影機等各類電路。
電機電路:常運用于大電源設備、如電力設備、運輸設備、醫療設備、工業設備等。
電路拓樸
電路是由各式光、電、磁零件,操控信號組合而成。
設計各種電路的架構,為電路的拓樸。
一般電路設計至積體組件(IC)即為IC電路拓樸。
關于電路,小編為大家就分享這些。歡迎聯系我們合運電氣有限公司,以獲取更多相關知識。
