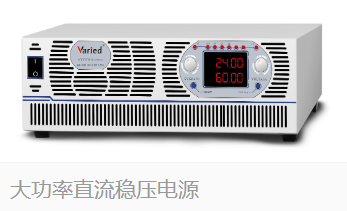

大功率直流穩壓電源是一種電源。直流穩壓電源是能為負載提供穩定直流電源的電子裝置。直流穩壓電源的供電電源大都是交流電源，當交流供電電源的電壓或負載電阻變化時，穩壓器的直流輸出電壓都會保持穩定。

主要分類

　　隨著電源技術的發展和產品應用的要求提升，電源功率也在不斷提高，目前大功率直流電源用于測試的主要有兩種，一為線性直流穩壓電源，二為高頻直流穩壓電源。

線性直流穩壓

　　線性直流穩壓穩流電源內部采用線性串聯和可控硅調整模式，具體超高的高精確度、高穩定度、低紋波系數以及高抗干擾等特性，主要應用于科研單位、實驗室和電子產線等需要高精度直流穩壓穩流電源測試時使用

參數標準

　　技術參數：

　　交流輸入

　　10KW以下單相220V±10%

　　10KW以上三相380V±10%

　　直流輸出

　　電壓0-額定值可調電流0-額定值可調

　　穩壓精度

　　源效應：≤0.1%有效值（輸入電源電壓變化±10%時引起的輸出電壓的變化率）

　　時漂：≤0.3%有效值（電源連續工作時間大于8個小時引起的輸出電壓的變化率）

　　溫漂：≤0.03%有效值/℃（電源使用環境溫度范圍內由環境溫度變化引起的輸出電壓的變化率）

　　負載效應：≤0.3%有效值（電源輸出電流從零至額定值變化時引起的輸出電壓變化率）

　　穩流精度

　　效應：≤0.1%有效值（輸入電源電壓變化±10%時引起的輸出電壓的變化率）

　　時漂：≤0.8%有效值（電源連續工作時間大于8個小時引起的輸出電壓的變化率）

　　溫漂：≤0.03%有效值/℃（電源使用環境溫度范圍內由環境溫度變化引起的輸出電壓的變化率）

　　負載效應：≤0.3%有效值（電源輸出電流從零至額定值變化時引起的輸出電壓變化率）

　　輸出紋波

　　穩壓狀態：≤0.1%+5mV（rms）（有效值）

　　穩流狀態：≤0.2%+10mA（rms）（有效值）

　　輸出顯示

　　4位半數字表精度：±1%+1個字

　　顯示格式00.00V-19.99V；000.0V-199.9V；0000V-1999V；

　　電壓電流設定

　　10圈電位器

　　過壓保護

　　內置O.V.P保護，保護值為額定值+5%，保護后關閉輸出，重新開機解鎖

　　過流保護

　　過載、短路、定電流輸出

　　溫度保護

　　內置O.T.P保護，保護值為85℃±5%（散熱器溫度），保護后關閉輸出

　　輸出極性

　　輸出正(+)、負(－)可以任意接地

　　散熱方式

　　強制風冷

　　操作環境

　　室內使用設計，溫度：0℃～40℃；濕度：10%～85%RH

　　儲存環境

　　溫度：-20℃～70℃；濕度：10%～90%RH

高頻直流穩壓

　　RD系列直流穩壓穩流電源，內部采用IGBT模塊調整模式，具體高效能、高精度、高穩定性等特性，主要應用于科研單位、實驗室和電子產線等需要高效電源測試時使用。

參數標準

　　交流輸入

　　10KW以下單相220V±10%10KW以上三相380V±10%

　　直流輸出

　　電壓0-額定值V可調電流0-額定值A(chǔ)可調

　　穩壓精度

　　源效應：≤0.3%有效值

　?。ㄝ斎腚娫措妷鹤兓?0%時引起的輸出電壓的變化率）

　　時漂：≤0.5%有效值

　　（電源連續工作時間大于8個小時引起的輸出電壓的變化率）

　　溫漂：≤0.1%有效值/℃

　?。ōh(huán)境溫度范圍內由環境溫度變化引起的輸出電壓的變化率）

　　負載效應：≤0.5%有效值

　?。娫摧敵鲭娏鲝牧阒令~定值變化時引起的輸出電壓變化率）

　　穩流精度

　　源效應：≤0.3%有效值

　?。ㄝ斎腚娫措妷鹤兓?0%時引起的輸出電壓的變化率）

　　時漂：≤1%有效值

　　（電源連續工作時間大于8個小時引起的輸出電壓的變化率）

　　溫漂：≤0.3%有效值/℃

　?。ōh(huán)境溫度范圍內由環境溫度變化引起的輸出電壓的變化率）

　　負載效應：≤0.5%有效值

　?。娫摧敵鲭娏鲝牧阒令~定值變化時引起的輸出電壓變化率）

　　輸出紋波

　　穩壓狀態：≤0.3%+10mV（rms）（有效值）

　　穩流狀態：≤0.5%+10mA（rms）（有效值）

　　輸出顯示

　　LED顯示：精度：±1%+1個字

　　顯示格式00.00V-19.99V；000.0V-199.9V；0000V-1999V；

　　電壓電流設定

　　電位器（十圈）

　　過壓保護

　　內置O.V.P保護，保護值為額定值+5%，保護后關閉輸出，重新開機解鎖

　　過流保護

　　過載、短路、定電流輸出

　　溫度保護

　　內置O.T.P保護，保護值為85℃±5%（散熱器溫度），保護后關閉輸出

　　輸出極性

　　輸出正(+)、負(－)可以任意接地

　　散熱方式

　　強制風冷

　　操作環境

　　室內使用設計，溫度：0℃～40℃；濕度：10%～85%RH

　　儲存環境

　　溫度：-20℃～70℃；濕度：10%～90%RH

關于大功率直流穩壓電源，小編為大家就分享這些。歡迎聯系我們合運電氣有限公司，以獲取更多相關知識。
