電源線是傳輸電流的電線。通常電流傳輸?shù)姆绞绞屈c(diǎn)對點傳輸。電源線按照用途可以分為AC交流電源線及DC直流電源線，通常AC電源線是通過電壓較高的交流電的線材，這類線材由于電壓較高需要統一標準獲得安全認證方可以正式生產。而DC線基本是通過電壓較低的直流電，因此在安全上要求并沒有AC線嚴格，但是安全起見，各國還是要求統一安全認證。

組成結構

　　電源線的結構并不是十分復雜，但是也不要從表面就簡單的可以一下子看穿它，如果好好的去研究電源線的話，有的地方還是需要專業的去了解電源線的結構的。

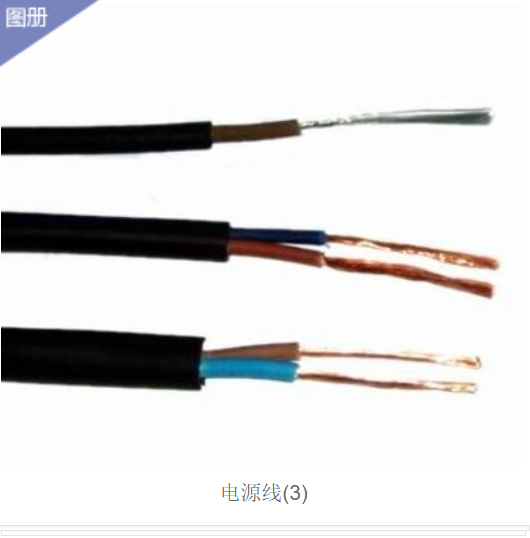

　　電源線的結構主要要外護套、內護套、導體，常見的傳輸導體有銅、鋁材質的金屬絲等。

　　外護套

　　外護套又稱之為保護護套，是電源線最外面的一層護套，這層外護套起著保護電源線的作用，外護套有著強大的特性，如耐高溫、耐低溫、抗自然光線干擾、繞度性能好、使用壽命高、材料環保等特性。

　　內護套

　　內護套又稱之為絕緣護套，是電源線不可缺少的中間結構部分，絕緣護套的主用顧名思義就是絕緣，保證電源線的通電安全，讓銅絲和空氣之間不會產生任何漏電現象，且絕緣護套的材料要柔軟，保證能很好的鑲在中間層。

　　銅絲

　　銅絲是電源線的核心部分，銅絲主要是電流和電壓的載體，銅絲的密度大小直接影響的電源線的質量。電源線的材料也是質量把關的一個重要因素，銅絲的數量和柔韌度也是考慮的因素之一。

　　內護套

　　內護套，是包裹電纜在屏蔽層和線芯之間的一層材料，一般是聚氯乙烯塑料或者聚乙烯塑料。也有低煙無鹵料。按照工藝規定使用，使絕緣層不會與水、空氣或其他物體接觸，避免絕緣受潮和絕緣層不受機械傷害。

作用性能

　　電源線對于家電來說，雖然只是配件，但是對家電的使用卻起著至關重要的作用，如果電源線壞掉，那整個電器也就不能用。家庭用電源線宜采用BVV2×2.5和BVV2×1.5型號的電線。BVV是國家標準代號，為銅質護套線，2×2.5和2×1.5分別代表2芯2.5平方毫米和2芯1.5平方毫米。一般情況下，2×2.5做主線、干線，2×1.5做單個電器支線、開關線。單相空調專線用BVV2×4，另配專用地線。

制造工藝

　　每天都在生產電源線，電源線一天要10萬米以上，插頭5萬個，這么龐大的數據，其生產的工藝一定要非常穩定的成熟。經過不斷的探索研究和歐洲VDE認證機構、國標CCC認證機構、美國UL認證機構、英國BS認證機構、澳大利亞SAA認證機構等的認可，電源線插頭已經成熟，下面來簡介下：

1、電源線銅、鋁單絲拉制

　　電源線常用的銅、鋁桿材，在常溫下，應用拉絲機經過一道或數道拉伸模具的?？祝蛊浣孛鏈p小、長度添加、強度進步。拉絲是各電線電纜公司的首道工序，拉絲的首要工藝參數是配模手藝。

2、電源線單絲退火

　　銅、鋁單絲在加熱到必然的溫度下，以再結晶的方法來進步單絲的韌性、降低單絲的強度，以契合電線電纜對導電線芯的要求。退火工序要害是根絕銅絲的氧化.

3、電源線導體的絞制

　　為了進步電源線的柔韌度，以便于敷設裝置，導電線芯接納多根單絲絞合而成。從導電線芯的絞合方式上，可分為規矩絞合和非規矩絞合。非規矩絞合又分為束絞、齊心復絞、非凡絞合等。為了削減導線的占用面積、減少電源線的幾何尺寸，在絞合導體的還采用緊壓方式，使通俗圓形變異為半圓、扇形、瓦形和緊壓的圓形。此種導體首要使用在電源線上。

4、電源線絕緣擠出

　　塑料電源線首要采用擠包實心型絕緣層，塑料絕緣擠出的首要手藝要求：

　　1）偏疼度：擠出的絕緣厚度的偏向值是表現擠上班藝程度的主要標記,大大都的產物構造尺寸及其偏向值在規范中均有明白的規則。

　　2）潤滑度：擠出的絕緣層外表要求潤滑，不得呈現外表粗拙、燒焦、雜質的不良質量問題

　　3）致密度：擠出絕緣層的橫斷面要致密健壯、禁絕有肉眼可見的針孔，根絕有氣泡的存在。

5、電源線成線

　　關于多芯的電源線為了包管成型度、減小電源線的外形，普通都需求將其絞合為圓形。絞合的機理與導體絞制相仿，因?yàn)榻g制節徑較大，大多采用無退扭方法。成纜的手藝要求：一是根絕異型絕緣線芯翻身而招致電纜的扭彎；二是避免絕緣層被劃傷。

　　大局部電纜在成纜的還隨同別的兩個工序的完成：一個是填充，包管成纜后電纜的圓整和不變；一個是綁扎，包管纜芯不松懈。

6、電源線內護層

　　為了維護絕緣線芯不被鎧裝所疙傷，需求對絕緣層進行恰當?shù)木S護，內護層分：擠包內護層（隔離套）和繞包內護層（墊層）。繞包墊層替代綁扎帶與成纜工序同步進行。

7、電源線裝鎧

　　敷設在地下電源線，任務中能夠接受必然的正壓力效果，可選擇內鋼帶鎧裝構造。電源線敷設在既有正壓力效果又有拉力效果的場所（如水中、垂直豎井或落差較大的泥土中），應選器具有內鋼絲鎧裝的構造型。

8、電源線外護套

　　外護套是維護電源線的絕緣層避免情況要素腐蝕的構造局部。外護套的首要效果是進步電源線的機械強度、防化學侵蝕、防潮、防水浸人、阻止電源線燃燒等才能。依據對電源線的分歧要求應用擠塑機直接擠包塑料護套。

常見類型

　　通用橡皮塑料電源線

　　1、適用范圍：交流額定電壓450/750V及以下的動力、照明、電器裝置、儀器儀表及電訊設備的連接和內部安裝線。

　　2、敷設場合和方式：室內明敷和溝通道、隧道內沿墻或架空敷設；室外架空敷設、穿鐵管或塑料管敷設、電工設備、儀表及無線電裝置的敷設，均為固定敷設；塑料護套電源線可直埋土壤中敷設。

　　3、一般要求：經濟耐用，結構簡單。

　　4、特殊要求：

　　1）室外敷設時，受日光、雨淋和冰凍等條件的影響，要求耐大氣，尤其耐日光老化；在嚴寒地區有耐寒要求；

　　2）使用中，易受外力破壞或易燃，與油類接觸極多場合應穿管；穿管時，電源線受到較大的拉力，并有刮傷的可能，應采取潤滑措施；

　　3）作為電氣裝備內部用時，當安裝位置較小時，應有一定的柔軟性，并要求絕緣線芯分色清楚，應配合相應的接頭端子和插頭，使連接方便可靠；對于有防電磁要求場合，應采用屏蔽電源線；

　　4）對于環境溫度較高場合，應采用護套橡膠電源線；對于特殊高溫場合應用耐熱橡膠電源線。

　　5、結構組成

　　1、導電源線芯：作為動力、照明及電氣裝備內部安裝用時，優先采用銅芯，對大截面的導線宜采用緊壓線芯；固定安裝用的導體一般采用第1類或第2類導體結構。

　　2、絕緣：絕緣材料一般采用天然丁苯橡皮、聚氯乙烯、聚乙烯、丁腈聚氯乙烯復合物等四種；耐熱電源線采用耐溫90℃的聚氯乙烯。

　　3、護套：護套材料一般有聚氯乙烯、耐寒聚氯乙烯、防蟻聚氯乙烯、黑色聚乙烯、氯丁橡皮等五種。

　　特別耐寒和戶外架空敷設宜選用黑色聚乙烯和氯丁護套電源線。

　　在有外力、腐蝕、潮濕等環境下，可采用橡皮或塑料護套的電源線。

　　橡皮塑料軟電源線

　　1、適用范圍：主要適用于中輕型移動電器（家用電器、電動工具等）、儀器儀表、動力照明的連接；工作電壓為交流750V及以下，大多數為交流300C等級。

　　2、因該產品使用時要經常移動、彎曲、扭轉等，故要求電源線柔軟、結構穩定、不易扭結，并具有一定的耐磨性；塑料護套橡膠電源線可直埋土壤中敷設。

　　3、接地線采用黃綠雙色線，橡膠電源線中的其他線芯不允許采用黃綠線芯。

　　4、當用于電熱器具的電源連接線時，應視情況采用編織橡皮絕緣軟線或橡皮絕緣軟線。

　　5、要求結構簡單輕便。

　　6、結構

　　1）導電源線芯：采用銅芯，結構采用柔軟型，系多根單線束絞而成；軟線導體一般采用第5類或第6類導體結構。

　　2）絕緣：絕緣材料一般采用天然丁苯橡皮、聚氯乙烯或軟聚乙烯塑料。

　　3）成纜節距倍數較小。

　　4）外保護層采用棉紗編織，避免過熱燙傷絕緣層。

　　5）為方便使用、簡化生產工藝，采用三芯平衡結構，可節省生產工時和提高生產效率。

　　屏蔽絕緣電源線

　　1、屏蔽電源線的性能要求：基本同不屏蔽的同類電源線的要求。

　　2、因符合設備對屏蔽（防干擾性能）的要求，一般推薦用于中等水平的電磁干擾場合；塑料護套橡膠電源線可直埋土壤中敷設。

　　3、屏蔽層應能與連接裝置有良好的接觸或一端接地，并要求屏蔽層不松開、不斷絲和不易被外物刮斷。

　　4、結構

　　1）導電源線芯：某些場合允許鍍錫；

　　2）屏蔽層的表面覆蓋密度應符合標準或滿足使用者要求；屏蔽層應用鍍錫銅絲編織或纏繞；如屏蔽外應加擠護套，則屏蔽允許采用軟圓銅絲編織或纏繞。

　　3）為了防止線芯或線對之間的內干擾，可生產各線芯（或線對）單獨各相屏蔽結構。

　　通用橡套橡膠電源線

　　1、通用橡套橡膠電源線的適用范圍很廣，凡要求移動式連接的各種電氣設備的一般場合均可適用，包括工農業各部門中所用的電氣移動設備連接。

　　2、根據使用橡膠電源線截面大小和隨機械外力的能力，分輕型、中型、重型三種。這三種類型的產品均有柔軟和易彎曲的要求，但輕型橡膠電源線柔軟要求列高，并要輕巧、尺寸小、不能承受較強的機械外力；中型橡膠電源線有一定的柔軟性，并能承受相當?shù)臋C(jī)械外力；重型橡膠電源線有較高的機械強度。

　　3、橡膠電源線護套應緊密結實和一定的圓整性。YQW、YZW、YCW型橡膠電源線適合于野外使用（如探照燈、農用電犁等），應有較好耐日光老化性能。

　　4、結構

　　1）導電源線芯：采用銅軟線束絞，結構采用柔軟型，大截面表面允許紙包，改善彎曲性能。

　　2）絕緣采用天然丁苯橡皮，絕緣的老化性能良好。

　　3）戶外產品的橡皮采用氯丁膠或以氯丁膠為主的混合橡皮配方。

　　礦用橡膠電源線

　　1、適用范圍很廣，主要用于采礦工業地面和井下設備專用橡膠電源線產品，涉及到采礦電鉆橡膠電源線、通信與照明設備用橡膠電源線、采礦與運輸橡膠電源線、帽燈橡膠電源線、井下移動變電站動力電源橡膠電源線。

　　2、礦用橡膠電源線的使用環境非常復雜、工作環境非常嚴酷、瓦斯與煤塵集聚，容易引起爆炸，故橡膠電源線安全要求很高。

　　3、該產品使用時要經常移動、彎曲、扭轉等，故要求電源線柔軟、結構穩定、不易扭結等，并具有一定的需磨性。

　　4、結構

　　1）導電源線芯：采用銅芯，結構采用柔軟型，系多根單線束絞而成：軟線導體一般采用第5類或第6類導體結構。

　　2）絕緣：絕緣材料一般采用橡皮。

　　3）成纜節距倍數較小。

　　4）較多產品采用金屬編織，均勻電場，提高絕緣狀況靈敏度顯示。

　　5）有較厚的外護套，同時在礦井下進行分色處理，使施工人員了解橡膠電源線使用的不同電壓等級。

　　地震橡膠電源線

　　1、陸地使用：外徑小、重量輕、柔軟、耐磨、耐彎曲、耐氣候、耐水、抗干擾、絕緣性能好、芯線易識別、成套組織方便。

　　導線用柔軟結構或漆包線薄絕緣，線芯對絞并分色，絕緣用介電系數小的材料，護套用聚氨酯材料。

　　2、航空用：無磁性、抗拉力、外徑小、重量輕。

　　銅導體

　　3、海上用：透聲性好、耐水性好，漂浮適度，能浮在水下一定深度，耐拉、抗彎曲、抗干擾性好。

　　專用透聲材料，加強線芯或鎧裝發泡內護套調節漂浮度。

　　鉆探橡膠電源線

　　1、承荷探測橡膠電源線：外徑小通常12mm以下；長度長，3500m以上單根長度供應；抗油氣，水壓耐120MPa(1200倍的大氣壓力)；耐高溫：100℃以上；抗干擾、抗拉力：44KN以上；耐磨、耐硫化氫氣體；所有鎧裝鋼絞在斷裂時，不散開，否則會造成廢井。

　　1）導體用柔軟結構，并鍍錫；2）絕緣用耐高溫聚丙烯、乙丙橡膠或氟塑料；3）屏蔽用半導電材料；4）鎧裝用高強度鍍鋅鋼絲；5）用專用制造技術。

　　2、射孔橡膠電源線：孔截面積和拉力大、耐磨、搞震動、不松散。

　　1）導體用中等柔軟結構；2）絕緣用聚丙烯、乙丙橡膠或其他耐高溫材料；3）導體、絕緣、鎧裝尺寸正確。

　　3、煤田、非金屬、金屬、地?zé)?、水文、水下等勘測橡膠電源線。

　　1）加強芯、內鎧裝；2）導體為軟銅線；3）絕緣用普通橡皮；4）護套氯丁橡皮；5）特殊情況用金屬或非金屬鎧裝；6）水下橡膠電源線要用同軸橡膠電源線；7）綜合探測者應有電力、通信等功能。

　　4、潛油泵橡膠電源線：油管外徑小，要求橡膠電源線外尺寸?。痪钤黾?、功率大，要求絕緣耐高溫，高壓，結構穩定；好的電性能、絕緣性能好，泄漏電流小；壽命長，結構穩定，重復使用性能力；力學性能好。

　　1）中小型油管，采取用扁形橡膠電源線，保證小的外形尺寸；導體采用實心，大截面：采用絞合導體，圓橡膠電源線；2、）引接橡膠電源線線芯用聚酰亞胺-氟46燒結線，乙丙絕緣；電力橡膠電源線用乙丙、交聯聚乙烯耐熱絕緣；3）護套用耐油氯丁橡膠、氯磺化聚乙烯等耐油耐高溫材料、鉛護套等；4）使用連鎖鎧裝；5）防鹵結構，在裸鎧裝外加防鹵護套。

　　電梯橡膠電源線

　　1、橡膠電源線在使用前應自由垂吊，充分退扭，橡膠電源線加強芯應固定，同時承受拉力；

　　2、多根橡膠電源線應成排敷設，在運行中，橡膠電源線隨電梯一起上下移動，移動、彎曲頻繁，要求柔軟、彎曲性能好

　　3、橡膠電源線垂直敷設，要求一定的抗拉強度；

　　4、工作環境有油污要防火，橡膠電源線要求不延燃；

　　5、要求外徑小、重量輕。

　　6、結構

　　1）采用0.2mm圓銅單線束絞，絕緣與導體之間繞包隔離層，成纜時同向絞合增加橡膠電源線的柔軟、彎曲性能性

　　2）橡膠電源線中增加橡膠電源線加強芯，承受機械拉力，加強芯采用尼龍繩、鋼絲繩等材料，以增加橡膠電源線的抗拉強度；

　　3）YTF型橡膠電源線采用以氯丁橡膠為主的護套，以提高橡膠電源線的耐氣候性和不延燃性。

　　控制信號橡膠電源線

　　1、由于控制信號橡膠電源線用于控制測量系統，因此要求橡膠電源線安全可靠工作；

　　2、一般為固定敷設，但橡膠電源線與設備連接處

　　要求柔軟，并要求能經受多次彎曲而不斷裂；

　　3、工作電壓為380V及以下，信號橡膠電源線的電壓更低；

　　4、信號橡膠電源線工作電流一般4A以下，控制橡膠電源線當作為主設備回路時使用電流稍大，所以可以根據線路電壓降和力學性能選擇截面。

　　5、結構

　　1）導線采用銅芯，固定敷設采用單根結構外增加7根絞合結構；移動采用5類軟導體結構，滿足柔軟、耐彎曲性能；2）絕緣主要采用聚乙烯、聚氯乙烯、天然丁苯膠等絕緣；3）絕緣線芯應反向成纜，使結構更穩定；對于野外橡膠電源線成纜時采用尼龍繩填充，增加抗拉能力，而同向成纜則可增加柔軟性能；4）護套：主要采用聚氯乙烯、氯丁橡膠和丁腈聚氯乙烯復合物等。

　　直流高壓橡膠電源線

　　1、直漢高壓橡膠電源線應用范圍很廣，主要應用于各種工業中的新技術設備上，如X射線機、電子束加工、電子轟擊爐電子槍、靜電噴漆等，這類產品一般是電源的功率較大，因此橡膠電源線里通過的燈絲電流也比較大，可達數十安培；電壓從10KV到200KV不等；

　　2、橡膠電源線大多固定敷設，與人本一般不直接接觸；

　　3、橡膠電源線傳輸能量較大，要考慮橡膠電源線熱性橡膠電源線允許工作溫度；

　　4、某些設備使用中頻率短時間放電，橡膠電源線

　　須承受2.5-4倍電壓，故要考慮足夠的電氣強度；

　　5、由于各種設備尚未標準化、系列化，因此同一類設備，其燈絲間的工作電壓、燈絲線芯與柵極線芯間的工作電壓均不一樣，故要分別選用。

　　6、結構

　　1）導電源線芯：線芯一般為3芯，也有4芯或5芯；2）3芯橡膠電源線一般兩根燈絲加熱芯，一根控制線芯；導線與屏蔽間承受直流高壓；3）3芯橡膠電源線有兩種形式：一種與X橡膠電源線相似，采用分相絕緣再統包半導電層、高壓層；另一種將控制芯作為中心導體，擠包絕緣后將兩根燈絲以同心絞合，然后再擠包半導電層和高壓絕緣層；高壓絕緣層：一般天然丁苯橡皮直流最大場強取27KV/mm，乙丙絕緣取35KV/mm；4）外屏蔽層：采用0.15-0.20mm鍍錫銅絲編織，編織密度不小于65%；或采用金屬帶繞包；5）護套，采用特軟聚氯乙烯或丁腈聚氯乙烯擠包。

　　雙絞線電源線

　　對于雙絞線，用戶最關心的是表征其性能的幾個指標。這些指標包括衰減、近端串?dāng)_、阻抗特性、分布電容、直流電阻等。

　　(1)衰減

　　衰減(Attenuation)是沿鏈路的信號損失度量。衰減與線纜的長度有關系,隨著長度的增加,信號衰減也隨之增加。衰減用"db"作單位,表示源傳送端信號到接收端信號強度的比率。由于衰減隨頻率而變化,因此,應測量在應用范圍內的全部頻率上的衰減。

　　(2)近端串?dāng)_

　　串?dāng)_分近端串?dāng)_和遠端串?dāng)_(FEXT),測試儀主要是測量NEXT,由于存在線路損耗,因此FEXT的量值的影響較小。近端串?dāng)_(NEXT)損耗是測量一條UTP鏈路中從一對線到另一對線的信號耦合。對于UTP鏈路,NEXT是一個關鍵的性能指標,也是最難精確測量的一個指標。隨著信號頻率的增加,其測量難度將加大。NEXT并不表示在近端點所產生的串?dāng)_值,它只是表示在近端點所測量到的串?dāng)_值。這個量值會隨電纜長度不同而變,電纜越長,其值變得越小。同時發送端的信號也會衰減,對其它線對的串?dāng)_也相對變小。實驗證明,只有在40米內測量得到的NEXT是較真實的。如果另一端是遠于40米的信息插座,那么它會產生一定程度的串?dāng)_,但測試儀可能無法測量到這個串?dāng)_值。因此,最好在兩個端點都進行NEXT測量。測試儀都配有相應設備,使得在鏈路一端就能測量出兩端的NEXT值。

　　(3)直流電阻

　　TSB67無此參數。直流環路電阻會消耗一部分信號,并將其轉變成熱量。它是指一對導線電阻的和,11801規格的雙絞線的直流電阻不得大于19.2歐姆。每對間的差異不能太大(小于0.1歐姆),否則表示接觸不良,必須檢查連接點。

　　(4)特性阻抗

　　與環路直流電阻不同,特性阻抗包括電阻及頻率為1～100MHz的電感阻抗及電容阻抗,它與一對電線之間的距離及絕緣體的電氣性能有關。各種電纜有不同的特性阻抗,而雙絞線電纜則有100歐姆、120歐姆及150歐姆幾種。

　　(5)衰減串?dāng)_比(ACR)

　　在某些頻率范圍,串?dāng)_與衰減量的比例關系是反映電纜性能的另一個重要參數。ACR有時也以信噪比(SNR:Signal-Noice ratio)表示,它由最差的衰減量與NEXT量值的差值計算。ACR值較大,表示抗干擾的能力更強。一般系統要求至少大于10分貝。

　　(6)電纜特性

　　通信信道的品質是由它的電纜特性描述的。SNR是在考慮到干擾信號的情況下,對數據信號強度的一個度量。如果SNR過低,將導致數據信號在被接收時,接收器不能分辨數據信號和噪音信號,最終引起數據錯誤。因此,為了將數據錯誤限制在一定范圍內,必須定義一個最小的可接收的SNR。
