電阻器（Resistor），泛指所有用以產生電阻的電子或電機配件。電阻器的運作跟隨歐姆定律，其電阻值定義為其電壓與電流相除所得的比值。

　　{\displaystyle R={U\over I}}{\displaystyle R={U\over I}}

　　其中

　　I是流過導體的電流，單位是安培（A）。

　　U是導體兩端的電位差，單位是伏特（V）。

　　R是導體的電阻，單位是歐姆（Ω）。

　　電阻器是電子電路中常見的元件，實際的電阻可以由許多不同材質構成，包括薄膜、水泥或是高電阻系數的鎳鉻合金（電阻絲）。電阻器也可整合到集成電路中，特別是類比IC，也可以整合到混合式集體電路或印刷電路中。

　　電阻器的機能可以用其電阻來表示，常用的電阻器阻值范圍超過9個數量級。電阻器阻值有一定的誤差范圍，在電子電路中使用電阻器時，需考慮使用電阻器的允許誤差和應用是否符合，若是一些精密的電路，可能也需要考慮電阻器的溫度系數。電阻器也會標示其最大功率，此數值需大于電阻器在電路中預期的能量消耗，尤其在電力電子應用中更需考慮。大功率的電阻器一般會需要散熱片。在高壓電路中也需考慮電阻器可承受的最大電壓，電阻器的工作電壓一般沒有下限，但電阻器的電壓若超過其最大電壓，可能在電流流過時使電阻器燃燒。

　　實際的電阻器會有串聯的雜散電感及并聯的雜散電容。在高頻應用時這些規格就相當重要。在低噪音放大器或是前級擴大機的應用中，電阻的噪聲也需要考慮。電阻器的雜散電感、噪聲及溫度系數都和電阻器制造商使用的技術有關。一般廠商生產的一系列電阻器會使用某特定技術，不會針對個別電阻器標示使用的技術。一系列電阻器也可能以其形狀因數來區分，也就是零件的大小，以及引腳或端子的位置，這些在實際電路板布線時都需考慮到。

主要用途

　　電阻器的主要用途包括：

• 　　控制某一部分電路的電壓和電流比例。

　　如果該段電路的電壓是固定的，電阻器能制造固定電流；

　　如果該段電路的電流是固定的，則電阻器能制造固定的電壓。

• 　　分配電路不同部分的電壓比例。

• 　　限制流經某一段電路的電流。

• 　　釋放熱能。發熱線便是根據電阻器的這個特性而產生出來的。

• 　　通過電阻器自身的一些特性，采集環境資訊。比如根據阻值隨溫度變化特性，來采集環境溫度。

理想電阻器

　　在一個理想的電阻器里，電阻值不會隨電壓或電流而改變，亦不會因電流的突然變動而改變。真實的電阻器無法達到這一點?，F(xiàn)今的內部設計使電阻器在極端的電壓或電流（以至其他環境因素，例如溫度）下能表現相對小的電阻值變化。

現實電阻器的限制

　　參見：定值電阻

　　每一個電阻器均有其承受的電壓或電流的上限（主要取決于電阻器的體積）。如果電壓或電流超出了這個范圍，首先電阻器的電阻值會改變（在一些電阻器中可以有劇烈的變動），繼而令電阻器因過熱等情況而損毀。大部分電阻器會標示額定的電功率，另外一些則會提供額定的電流或電壓。

　　另外，現實的電阻器本身除電阻性外，亦擁有微量的散雜電感與電容，因而造成與理想電阻器有所差異。

電阻器的種類

　　根據構造，電阻可分為以下幾類：

• 　　定值電阻（固定電阻）：以帶電阻物質或線圈構成、且不會因任何環境或人為因素而變量的電阻?，F(xiàn)時常見的定值電阻有顏色條紋用以識別電阻值、誤差等資料。定值電阻兩端多帶有連接線，以方便裝嵌；部分在集成電路中的定值電阻屬鑲嵌形式。

• 　　可變電阻：泛指所有可以手動改變電阻值的電阻器。根據使用的場合，可變電阻有電壓分配器、電位器等別稱。常見的可變電阻有"三"個連接端。不同的連接配置可使該種電阻以可變電阻、分壓計，或定值電阻的方式運作。

• 　　光敏電阻：跟隨光線的強弱而改變電阻值。

• 　　熱敏電阻：跟隨溫度的高低而改變電阻值。其中有一種以半導體制成的電阻器擁有負數的溫度系數，能紓緩電子線路中的溫度影響。

• 　　壓敏電阻：又稱變阻器，一種跟隨電壓的高低而改變電阻值的配件，通常由壓敏陶瓷制成。

• 　　內阻：除超導體以外的所有導電體均帶有一定的電阻，通常稱為內阻。

電阻器的標示

　　電阻器的標示方式會隨其種類而不同，若是功率較大的水泥電阻或繞線電阻，會在外殼上直接印出阻值及功率。軸向電阻會在電阻外殼用電阻色碼表示阻值，而SMD電阻有些會用數字標示其阻值，若尺寸較小的，也可以用英文字母及數字來表示阻值。

色環標示

　　參見：電阻色碼

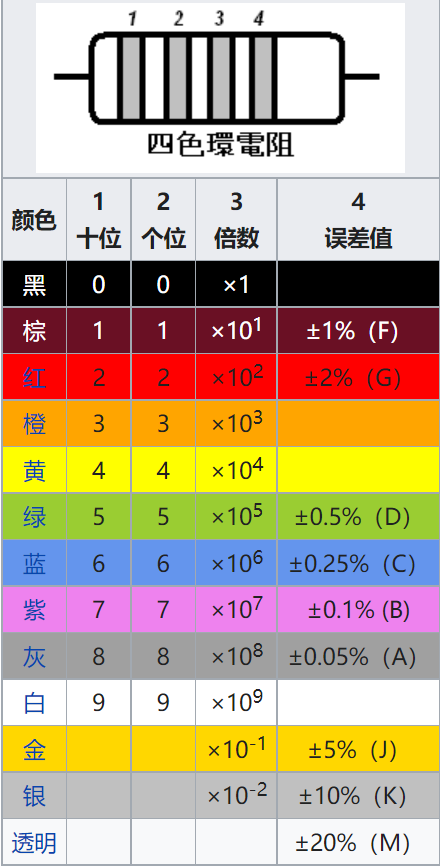

　　電阻器上通常印有四個色環（亦有五色環的精密電阻），各代表不同的電阻值，下圖為電阻值與色環對照表。

　　例如有一四色環電阻器色環是藍?灰?橙?金排列而成，它的電阻值和誤差為

　　68×103?±5%

　　=68×1000(Ω)?±5%

　　=68000Ω±5%=68kΩ±5%

　　精密電阻會常采五個色環來表示，第一至第三個色環為阻值的頭三數值，第四環為倍數，第五環為誤差值。

　　電阻色環色碼識別：

1. 　　首先，從電阻的底端，找出代表公差精度的色環，金色的代表5%，銀色的代表10%。

2. 　　再從電阻的另一端，找出第一條、第二條色環，讀取其相對應的數位，以右邊圖為例，前兩條色環都為紅色，故其對應數位為紅2，紅2，然后，再讀取第三條倍數色環，黑1，所以，我們得到的阻值是22Ω。

3. 　　如果第三條倍數色環為金色，則將小數點往左移一位。

4. 　　如果第三條倍數色環為銀色，則將小數點往左移兩位。

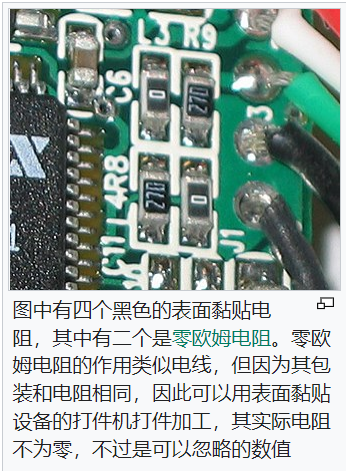

表面黏貼電阻

　　較大尺寸的表面黏貼電阻（1608或更大的）會在上面印制數字標示其阻值。一般誤差（5%）的表面黏貼電阻會用三位數的數字表示其阻值，前兩位數是阻值的前二位有效數字，第三位為十的次方（也就是后面要加幾個零）。例如：

　　101=10×101Ω=100Ω

　　334=33×104Ω=330 kΩ

　　222=22×102Ω=2.2 kΩ

　　473=47×103Ω=47 kΩ

　　105=10×105Ω=1 MΩ

　　若阻值小于100，會直接寫100,220,470。最后的零表示是十的零次方，也就是1，例如：

　　100=10×100Ω=10Ω

　　220=22×100Ω=22Ω

　　不過有時也會直接表示為10或22，以避免誤認。

　　若阻值小于10，會用英字文母表示小數點。例如：

　　4R7=4.7Ω

　　R300=0.30Ω

　　0R22=0.22Ω

　　0R01=0.01Ω

　　精密電阻會用四位數表示，前三位數是前三位的有效數字，第四位數是十的次方，例如：

　　1001=100×101Ω=1.00 kΩ

　　4992=499×102Ω=49.9 kΩ

　　1000=100×100Ω=100Ω

　　有時會用000 and 0000來表示零歐姆電阻，因?yàn)槠渥柚到咏恪?/span>

　　若表面黏貼電阻包裝更小，可能就無法用上述方式表示，有些制造商會另外用英文字母及數字表示阻值，印在電阻上。

與電阻器相關的計算

電阻器的能量消耗

　　電阻器消耗能量的功率是電阻器兩端的電壓和流經的電流的乘積；

　　{\displaystyle P=I\cdot V=I^{2}\cdot R={\frac{V^{2}}{R}}}P=I\cdot V=I^2\cdot R=\frac{V^2}{R}

　　上式中，P為功率（以瓦計算），I為電流（以安培計算），V為電壓（以伏特計算），R為電阻（以歐姆計算）。后兩條等式是第一條等式演化而成。

　　至于電阻器在一段時間消耗的總能量則可以如下的積分式表示：

　　{\displaystyle W=\int _{t_{1}}^{t_{2}}v(t)i(t)\,dt}W=\int_{t_1}^{t_2}v(t)i(t)\,dt

　　其中，{\displaystyle t_{1}}t_{1}是起始時間，{\displaystyle t_{2}}t_{2}是終結時間，W是總消耗能量。

　　如平均功率超出電阻器的額定功率，電阻器的電阻會偏離原有的值，繼而電阻器會因過熱而燒毀。

串聯和并聯

　　注：以下圖中的定值電阻圖標純?yōu)榉奖憬庹f之用，不代表實際情況下該處所設必為定值電阻。

　　有關更多的資料，可參閱串聯和并聯。

　　以下是一列串聯起來的電阻器：

　　電路兩端的總電阻值為各電阻器的電阻之總和，即

　　{\displaystyle R=R_{1}+R_{2}+...+R_{n}\,}R=R_1+R_2+...+R_n\,

　　以下是一組并聯的電阻器：

　　由于所有電阻的電壓相同，根據歐姆定律，它們的電流與電阻屬反比，故

　　{\displaystyle{\frac{1}{R_{\mathrm{eq}}}}={\frac{1}{R_{1}}}+{\frac{1}{R_{2}}}+\cdots+{\frac{1}{R_{n}}}}\frac{1}{R_\mathrm{eq}}=\frac{1}{R_1}+\frac{1}{R_2}+\cdots+\frac{1}{R_n}

　　并聯電路的電阻關系可以"//"表示（有如平面幾何中的平行關系），故兩個并聯的電阻的總電阻可以此等式表示：

　　{\displaystyle R_{\mathrm{eq}}=R_{1}//R_{2}={R_{1}R_{2}\over R_{1}+R_{2}}}{\displaystyle R_{\mathrm{eq}}=R_{1}//R_{2}={R_{1}R_{2}\over R_{1}+R_{2}}}

　　串聯和并聯僅為電路網絡的其中兩個模式。較復雜的電路網絡難以使用簡單的串聯、并聯的方式表示。

　　例如一個呈正立方體狀的網絡，要量度兩個頂點之間的電阻，需要使用聯立方程式求解未知數的方式計算；但如立方體的每一條棱均設有相同的電阻器，則任何頂點之間的電阻均為單一電阻器的六分之五。

失效模式

　　在妥善設計的電路中，電阻器的失效率一般會比半導體或電解電容要低。電阻器的受損一般都是因?yàn)殡娮杵魃系钠骄β食^電阻器可以散熱的功率，因此造成電阻器過熱。這可能是電路以外的異常原因所造成，但常常是電路中其他零件異常所造成（例如晶體管短路）。將電阻器運作在接近其功率額定的功率，會減短電阻器的壽命．或是使其阻值發生變化。較安全的電路設計一般會選用較大功率額定的電阻，以避免此問題出現。

　　當過熱時，碳膜電阻器的電阻值可能會增加或是減少，當在接近其額定功率運轉時，碳膜電阻器或氧化膜電阻器可能會開路，金屬膜電阻器或是繞線電阻器也可能有類似情形，但幾率較低。

　　電阻器也可能因?yàn)闄C(jī)械應力或是惡劣的環境因素而失效。例如若電路未密封，可能會因濕氣造成繞線電阻的腐蝕。

　　現在已經知道表面貼裝電阻會因?yàn)榱驖B入電阻內部涂層而失效，硫會和內部的銀生成不導電的硫化銀，電阻值會持續昇高?？沽蚣胺栏g的電阻應用在汽車、工業甚至軍事應用。ASTM B809是一份測試元件抗硫滲入的工業標準。
