前言

光伏逆變器普遍安裝于戶外，受日曬、雨淋、沙塵或高溫等自然因素影響，因此，光伏逆變器的散熱性能成了影響逆變器穩定可靠運行的主要因素之一。逆變器的散熱方式有兩種：一是采用自然散熱，即依靠自身散熱器散熱，二是輔以散熱風扇，依靠外力強制冷卻。正值高溫酷暑，良好的散熱性能是逆變器高效發電、可靠運行的關鍵，但置于外部環境中的逆變器有許多因素會影響散熱風扇運行，因此定期維護有利于逆變器的正常運行。本期小課堂為大家分享逆變器散熱風扇維護相關問題。

風扇故障主要原因及影響

風扇故障主要原因

光伏逆變器安裝于戶外環境，因此戶外許多不可控因素會影響到逆變器風扇運行，比如枯枝落葉堆積、土坯泥沙卡頓、蛇蟲鼠蟻破壞等。

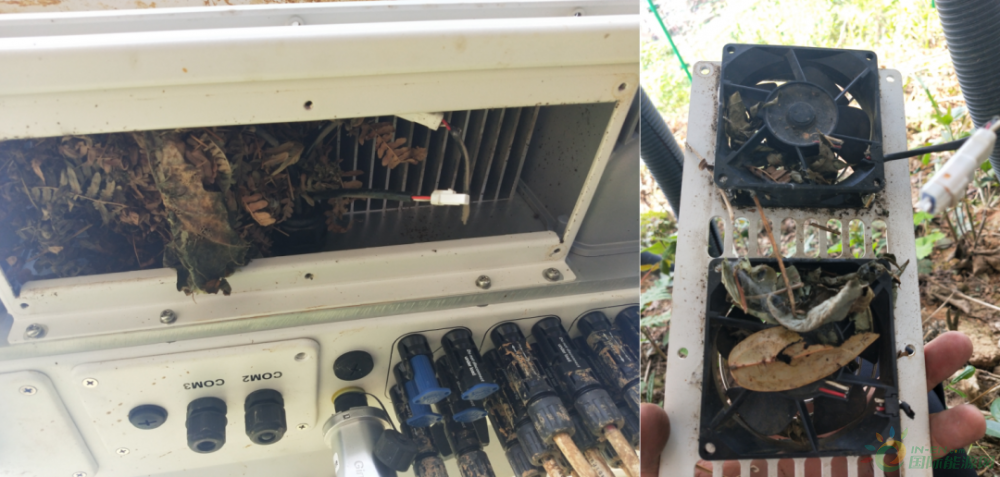

圖1：枯枝落葉堆積堵塞散熱風道和風扇

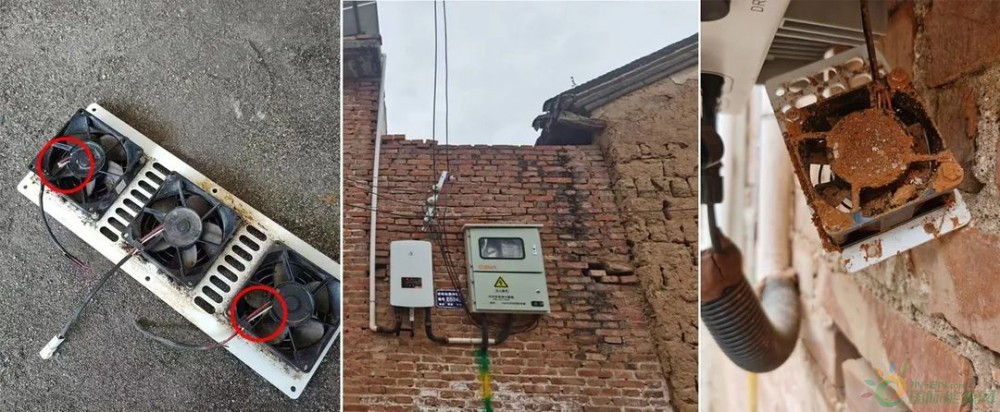

圖2：鼠蟻咬壞風扇線纜、土坯泥沙卡頓風扇

風扇故障主要影響

對于逆變器而言，一旦外部散熱風扇失效，如出現風扇堵塞不轉、卡死等現象或者鼠蟻咬壞風扇供電線纜，會直接導致其停轉，進而引起逆變器散熱不良，引起過溫保護報警；尤其是夏季高溫階段，逆變器運行過溫保護不但影響系統發電，甚至?xí)斐赡孀兤鲹p傷。

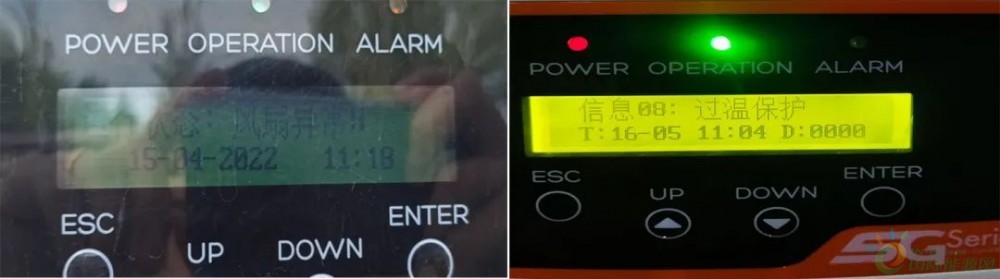

圖3：風扇故障導致逆變器顯示風扇異常及過溫保護報警

解決方案

要保障逆變器散熱風扇正常運行，前期合理的安裝和后期排查運維必不可少，首先需要避免有異物積累的安裝環境或者添加保護機制，并定期通過監控和現場排查及時清理和更換風扇，以保障逆變器正常運行。

01合理安裝

合理的安裝需要考慮以下幾點，全面的考量可以提升系統可靠性和減少后期運維量。這些點包括：

考察安裝環境

前期安裝，我們需要對逆變器安裝的整體環境進行充分評估，不建議選擇掉泥積灰嚴重、枯枝落葉較多，或雜草叢生的區域安裝，這些都會影響風扇的正常運行，造成逆變器運行時噪聲增大或堵塞逆變器散熱風道和風扇，從而導致故障。

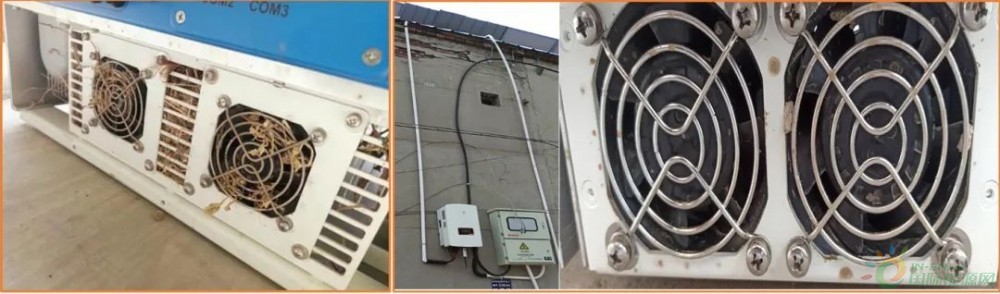

圖4：雜物堵塞逆變器風道和風扇，導致散熱影響

如圖4所示，比如部分山地電站或農光互補電站，逆變器安裝靠近灌木導致枯枝落葉積累堵塞逆變器風道和風扇。另外一些戶用電站，逆變器安裝墻體長期受雨雪風化影響，導致土坯或水泥沙石掉落堵塞逆變器風扇。致使風扇運行不正常，散熱效率降低，降低發電量并報故障。因此，逆變器安裝環境需要整體考慮，建議大型電站逆變器遠離灌木叢集中安裝或置于光伏組件之下形成遮擋。戶用安裝區域多考慮牢固無脫落的墻體，最好是有屋檐遮擋的區域。

注意安裝距離

多臺逆變器安裝時，安裝距離也非常重要，這決定了逆變器散熱性能和風扇工作效率。若距離較小，風扇工作頻率增加，且散熱也不理想，則會導致系統發電量受影響。不同逆變器安裝距離不同，建議參考錦浪科技相應產品說明書：

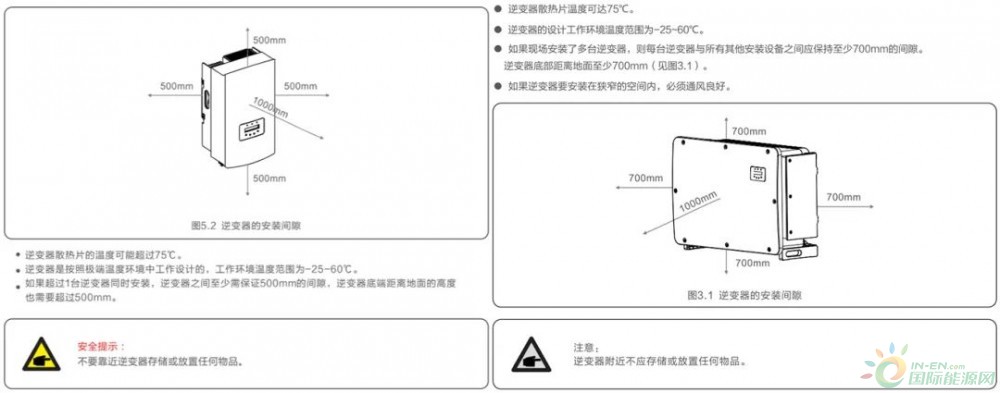

圖5：逆變器安裝距離，參考說明書

增設保護裝置

當然更好的方法是為逆變器增設遮陽板等外部設施，不但可以防止泥土或枯枝落葉堵塞散熱通道和風扇，同時也可遮擋陽光直射降低逆變器溫升。

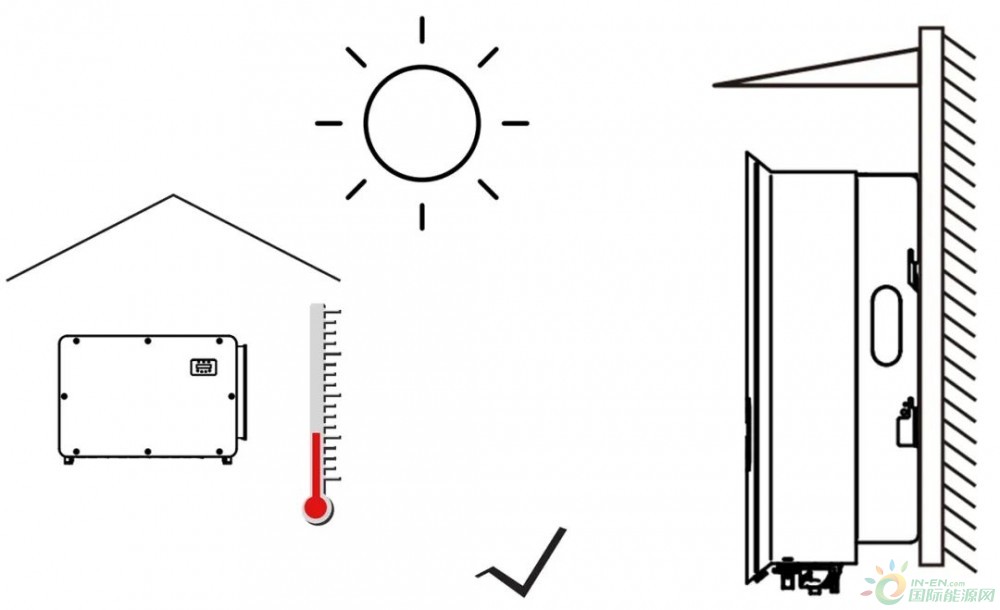

圖6：安裝遮陽板等外部設施

02

定期維護

定期檢查

定期清理

定期用軟刷子對外部風扇進行清理，建議清理頻次1次/月。（步驟如下，詳見產品說明書）

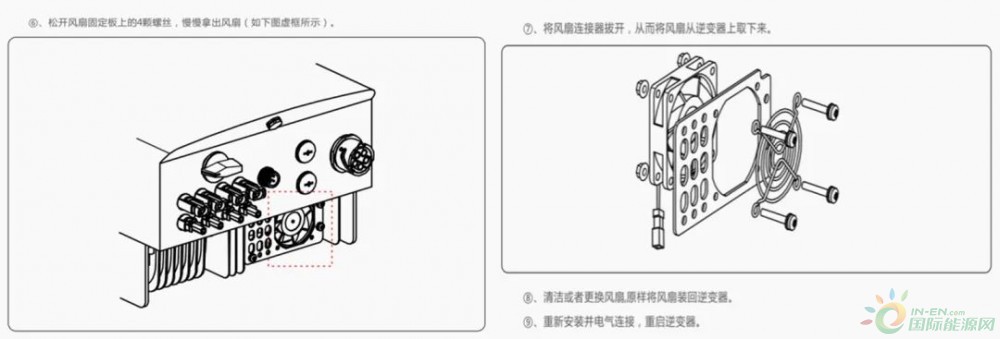

圖7：風扇清潔維護指南，參考說明書

故障排除

如果逆變器顯示“風扇異?！被颉斑^溫保護”等信息，需現場檢查逆變器散熱風扇是否運行，或有異物卡死，可嘗試清理異物、撥動風扇，若風扇仍然不運行，請聯系錦浪科技售后進行處理。

結語

本站聲明:網站內容來源于網絡,如有侵權,請聯系我們,我們將及時處理。

關于高溫天氣下如何做好逆變器散熱風扇的維護，小編為大家就分享這些。更多歡迎聯系我們合運電氣有限公司。
