單相光伏并網逆變器

時間：2021-10-31 人氣：來源：山東合運電氣有限公司

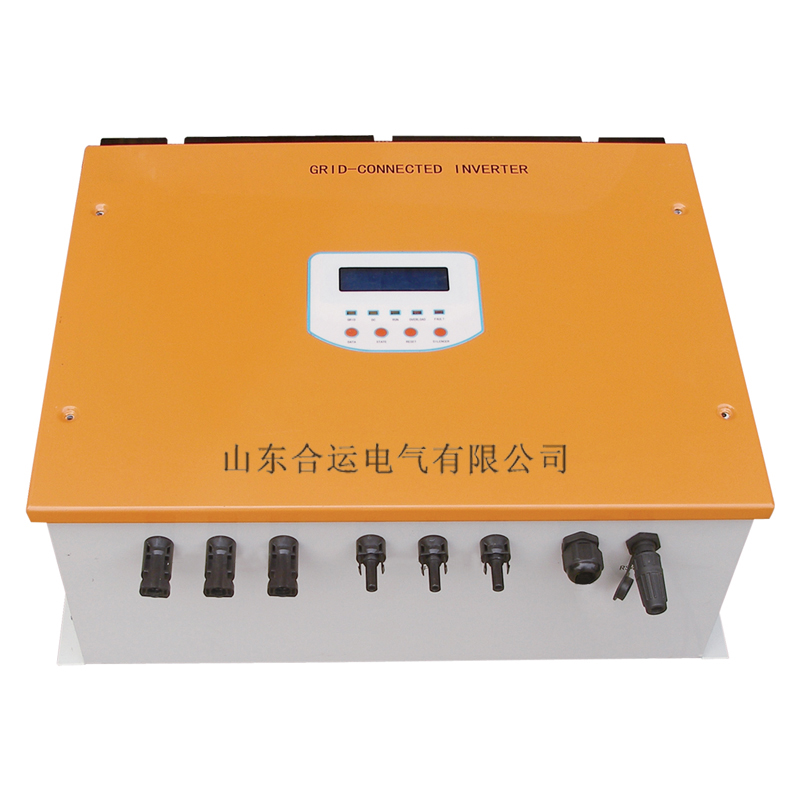

單相光伏并網逆變器(圖1)

產品簡介：

光伏并網逆變器解決方案適用于家庭光伏發電，提供家庭電器照明等電力供應，剩余電力饋入公共電網，不需要蓄電池。薄膜組件安裝時必須接地可選用帶隔離變壓器HYGL系列產品，晶硅組件無需接地，為提高發電量可選用HYGP系列無變壓器型逆變器。

產品特點：

●整機效率高達97%，減少系統投資 ● 先進的最大功率點跟蹤技術（MPPT）

● MPPT效率>99% ● 寬電壓輸入范圍

● 完善的保護功能,系統的可靠性更高 ● 安裝、操作簡便

技術參數：

型號	HYGP3KD	HYGP5KD	HYGP10KS	HYGP20KS	HYGP30KS	HYGP50KS
最大直流輸入電壓	800Vdc
MPPT范圍@最佳工作點電壓	350Vdc～650Vdc@560Vdc
最多輸入路數	2路				4路
最大輸入電流	7A	14A	27.5A	55A	82A	137A
額定交流輸出功率	3KW	5KW	10KW	20KW	30KW	50KW
最大交流輸出功率	3.6KW	6KW	11KW	22KW	33KW	55KW
電流諧波THDi	<4%（額定功率時）
功率因數	>0.99
最大效率	97.3%		97.5%
歐洲效率	96%
允許電網電壓范圍	180Vac～256Vac		310Vac～450Vac
允許電網頻率范圍	47.5Hz～51.5Hz
夜間自耗電	<0W
自動投運條件	直流輸入及電網滿足要求，逆變器自動運行
斷電后自動重啟時間	5min(時間可調)
保護功能	極性反接保護、短路保護、孤島效應保護、過熱保護、過載保護、接地故障保護等
通訊接口	RS485/RS232/GPRS/以太網
工作溫度	－25℃～＋55℃
相對濕度	0～95%，不結露
海拔高度	≤2000米 (超過2000米需降額使用)
冷卻方式	自然風冷		強制風冷
噪音	≤60dB
防護等級	IP65
